Maszyny do ukosowania rur seria TU
Ukosowarki serii TU idealnie nadają się do przygotowania różnego typu rur do spawania. Mocowanie na wewnętrznej
krawędzi za pomocą płytek ekspansyjnych zapewnia osiowość zestawu maszyna- rura co gwarantuje najwyższą jakość krawędzi po obróbce.
Maszyny wykonują następujące operacje: ukosowanie, planowanie podtaczanie. Do napędu służą silniki : elektryczne firmy Makita,
pneumatyczne firmy Bosch lub Modec i hydrauliczne firmy Sauer-Danfoss.
Dane techniczne
Ukosowarka
TU 2E, P
|
- Zakres mocowania na wewn. średnicy: 18-42mm
- Średnica uchwytu narzędziowego: 55mm
- Posuw: 43mm;
- Napędy: elektryczny Makita o mocy 1400W, pneumatyczny Bosch o mocy 740W (ciśnienie 6 bar, prędkość przepływu: 720l/min.);
- Waga: 4 kg;
|
 |
Ukosowarka
TU3E, P
|
- Zakres mocowania na wewn. średnicy: 27-106mm;
- Opcja: dodatkowy wałek 15-28mm;
- Średnica uchwytu narzędziowego: 124mm;
- Posuw: 55mm;
- Napędy: elektryczny Makita o mocy 1400W, pneumatyczny Bosch o mocy 740W (ciśnienie 6 bar, prędkość przepływu: 1000l/min.);
- Waga: 9 kg (E), 6,5 kg (P);
|
 |
Ukosowarka
TU5E, P
|
- Zakres mocowania na wewn. średnicy: 51-200mm;
- Średnica uchwytu narzędziowego: 248mm;
- Posuw: 90mm;
- Napędy: elektryczny Makita o mocy 1400W, pneumatyczny Bosch o mocy 740W (ciśnienie 6 bar, prędkość przepływu: 1600l/min.);
- Waga: 17 kg (E), 14 kg (P);
|
 |
Ukosowarka
TU6E, P, H |
- Zakres mocowania na wewn. średnicy: 130-400mm;
- Średnica uchwytu narzędziowego: 457mm;
- Posuw: 100mm;
- Napędy: elektryczny Fein o mocy 1.8kW, pneumatyczny Bosch o mocy 1.9kW (ciśnienie 6 bar, prędkość przepływu: 1600l/min.)
Hydrauliczny Sauer-Danfoss o mocy 5 kW;
- Waga: 57 kg (E), 50 kg (P), 55 kg (H);
- Maszyna wykonana ze stopu aluminium;
|
 |
Ukosowarka

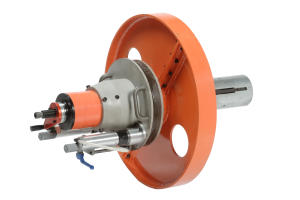

TU12 P ,H |
- Zakres mocowania na wewn. średnicy: 130-605mm;
- Średnica uchwytu narzędziowego: 660mm;
- Posuw: 100mm;
- Napędy: pneumatyczny Modec o mocy 1700W (ciśnienie 6 bar, prędkość przepływu: 1600l/min.)
Hydrauliczny Sauer-Danfoss o mocy 5 kW;
- Waga: 120 kg (P), 120 kg (H);
|
 |
Ukosowarka
TU14 P, H |
- Zakres mocowania na wewn. średnicy: 500-900mm;
- Średnica uchwytu narzędziowego: 1000mm;
- Posuw: 100mm;
- Napędy: pneumatyczny Modec o mocy 3500W (ciśnienie 6 bar, prędkość przepływu: 3200l/min.)
Hydrauliczny Sauer-Danfoss o mocy 7,5 kW;
|
 |
